پالسیشن دمپنر
پالسیشن دمپنر چیست؟

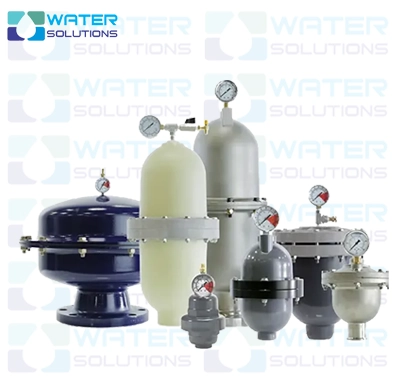

پالسیشن دمپنر یا میراگر ضربه یک تجهیز هیدرولیکی است که برای کاهش نوسانات و ضربات فشار در خطوط انتقال سیال طراحی شده است. این قطعه دارای محفظه‌ای با دیافراگم انعطاف‌پذیر و گاز فشرده (معمولاً نیتروژن) است که هنگام افزایش ناگهانی فشار، انرژی ضربه را جذب کرده و در زمان افت فشار، آن را به سیستم بازمی‌گرداند. نتیجه این فرآیند، جریان یکنواخت‌تر، عملکرد نرم‌تر پمپ و محافظت از تجهیزات سیستم خواهد بود.
پالسیشن دمپنر در صنایعی مانند نفت و گاز، پتروشیمی، تصفیه آب و سیستم‌های تزریق شیمیایی کاربرد گسترده‌ای دارد و با کاهش ضربه‌های مکانیکی، نقش مهمی در افزایش عمر تجهیزات و کاهش هزینه‌های نگهداری ایفا می‌کند.
انواع پالسیشن دمپنر و تفاوت آن‌ها
پالسیشن دمپنر‌ها در انواع مختلفی طراحی می‌شوند که بر اساس ساختار داخلی، نوع عنصر جذب‌کننده ضربه و روش جداسازی گاز و سیال دسته‌بندی می‌گردند. سه نوع رایج آن شامل دیافراگمی، مثانه‌ای (Bladder) و پیستونی هستند، ولی انواع خاص‌تری مثل فنری و وزنه‌ای نیز وجود دارند.

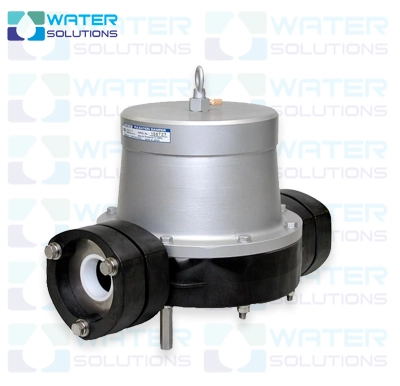

پالسیشن دمپنر دیافراگمی
این مدل دارای بدنه فلزی و یک دیافراگم انعطاف پذیر است که در یک طرف آن گاز نیتروژن و طرف دیگر آن سیال قرار دارد. مزیتی که این نوع از پالسیشن دمپنر دارد کارکرد بدون نشتی و عملکرد دقیق آن است . این مدل در دوزینگ پمپ ها و سیستم‌های کم فشار استفاده می‌شود.

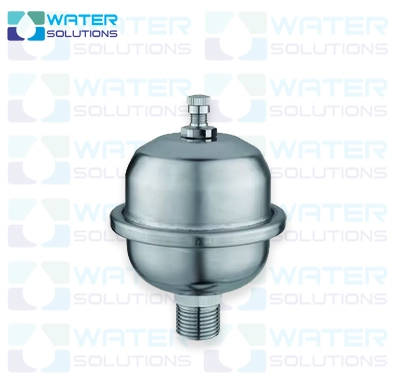

پالسیشن دمپنر بالنی (Bladder Type)
دمپنر بالنی دارای یک مثانه لاستیکی پر از نیتروژن در داخل محفظه فلزی است که با ورود سیال به محفظه این مثانه فشرده می‌شود. این مدل برای سیستم های با فشار متوسط رو به بالا مناسب است ولی امکان پارگی مثانه در فرکانس و چرخه های بالا وجود دارد.

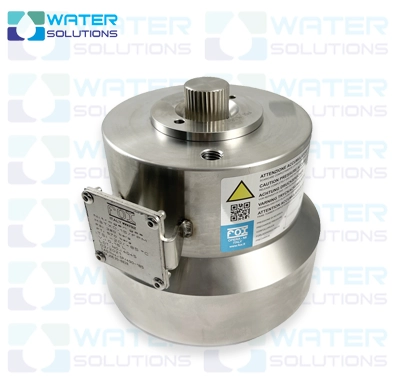

پالسیشن دمپنر پیستونی
مدل پیستونی شامل یک پیستون متحرک بین محفظه گاز و سیال است و برای کاربردهای فشار بالا مناسب است و در صنایع سنگین، نفت و گاز و سیستم های هیدرولیک استفاده می‌شود. محدودیت این مدل در زمان پاسخ کندتر، به دلیل جرم پیستون است.

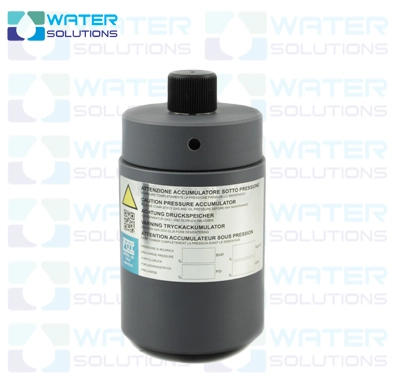

پالسیشن دمپنر فنری (Spring Type)
دمپنر فنری عملکردی مشابه نوع پیستونی دارد با این تفاوت که بجای گاز از یک فنر برای ایجاد نیروی بازگشتی استفاده می‌شود. مزیت این مدل عدم نشت گاز و ساختار ساده آن است اما فقط برای فشار و حجم پایین مناسب است.

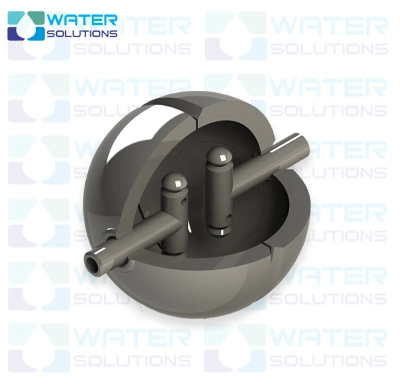

پالسیشن دمپنر وزنه‌ای (Weight-loaded)
این مدل بسیار حجیم و بزرگ است به همین دلیل کاربرد کمتری دارد و شامل یک پیستون یا رام وزنه دار است که با نیروی وزن کنترل می‌شود.
وظایف پالسیشن دمپنر
جذب پالس و نوسانات فشار
پمپ‌های رفت‌وبرگشتی مانند دوزینگ پمپ و پمپ‌های پیستونی، سیال را به‌صورت ضربانی (پالسی) تزریق می‌کنند. این نوسانات باعث لرزش، افت دقت و آسیب به تجهیزات پایین‌دست می‌شود.
پالسیشن دمپنر با جذب این ضربات، جریان سیال را یکنواخت کرده و پایداری سیستم را افزایش می‌دهد.
کاهش شوک فشار
در سیستم های هیدرولیکی، توقف ناگهانی یا از کار افتادن یکی از اجزای سیستم مثل سیلندر یا شیر یک امر رایج است که این توقف ناگهانی باعث ایجاد فشاری بیشتر از فشار کاری دستگاه می‌شود. پالسیشن دمپنر مانند یک بالشتک گازی عمل کرده و این موج را جذب کرده و از آسیب به تجهیزات جلوگیری می‌کند.
ذخیره انرژی
سیالات هیدرولیکی توانایی کمی در ذخیره سازی انرژی دارند. به عنوان مثال در فشار 5000 psi تنها 1.7 درصد از حجم سیال هیدرولیکی کاهش میابد و فشرده می‌شود. ولی گازها (نیتروژن) را میتوان تحت فشار فشرده کرد و این کار باعث ذخیره سازی انرژی درون آن ها می‌شود که در موقع افت فشار آن را به سیستم باز میگرداند.
بهبود عملکرد پمپ و صرفه‌جویی در انرژی
پالسیشن دمپنر می‌تواند در زمان‌های بیکار بودن پمپ، انرژی را ذخیره کرده و در زمان اوج مصرف، به سیستم تزریق کند.
این ویژگی اجازه می‌دهد از پمپ‌های کوچکتر و اقتصادی‌تر استفاده شود و هزینه‌ها کاهش یابد.
تثبیت فشار سیستم
تغییر دما، نشتی سیال یا توقف پمپ می‌تواند باعث بالا پایین شدن فشار شود. پالسیشن دمپنر با دریافت یا آزادسازی حجم کمی از سیال، فشار سیستم را در محدوده‌ای ثابت نگه می‌دارد.
افزایش طول عمر تجهیزات
با حذف پالس‌های فشار، کاهش شوک و یکنواخت‌سازی جریان، پالسیشن دمپنر باعث کاهش استهلاک پمپ و خطوط لوله، کنترل دقیق‌تر قطعات الکترونیکی و کنترلی و در نهایت افزایش طول عمر سیستم می‌شود.
نحوه علمکرد پالسیشن دمپنر
در این نوع دمپنر:
یک دیافراگم انعطاف‌پذیر (معمولاً لاستیکی یا تفلونی) بخش گازی و مایع را از هم جدا می‌کند.
نیمه بالایی مخزن با گاز نیتروژن شارژ می‌شود.
در زمان ورود ضربه یا نوسان فشار سیال، دیافراگم به بالا حرکت می‌کند و گاز فشرده می‌شود.
در زمان کاهش فشار سیال، گاز منبسط شده و دیافراگم را به پایین بازمی‌گرداند تا فشار متعادل شود.
کاربردهای پالسیشن دمپنر
پالسیشن دمپنر برای حذف نوسانات فشار و یکنواخت‌سازی جریان سیال استفاده می‌شود و در بسیاری از صنایع کاربرد دارد:
تصفیه آب و فاضلاب: افزایش دقت تزریق مواد شیمیایی
نفت، گاز و پتروشیمی: کاهش شوک فشار در پمپ‌های صنعتی
دارویی و غذایی: یکنواخت‌سازی جریان در خطوط حساس
هیدرولیک صنعتی: جذب ضربه در شیرها و سیلندرها
نیروگاه و آب‌رسانی: تثبیت فشار در خطوط پرفشار
ماشین‌آلات سنگین: جلوگیری از انتقال شوک به شاسی و قطعات مکانیکی
این تجهیز باعث افزایش عمر سیستم، کاهش خرابی و بهبود دقت عملکرد می‌شود.
راهنمای انتخاب و خرید پالسیشن دمپنر
برای انتخاب پالسیشن دمپنر مناسب باید نکاتی را در نظر داشت. این نکات شامل فشار عملیاتی، نوع پمپ، نوع سیال، حجم پالسیشن دمپنر و فشار شارژ است.
معمولا برای کاربردهای با فشار پایین مدل دیافراگمی، فشار متوسط مدل مثانه‌ای و فشار بالا مدل پیستونی مناسب است.
پاسیشن دمپنر باید متناسب با دبی پمپ انتخاب شود. دبی بالا به معنای نیاز به حجم دمپنر بیشتر است.
همچنین برای کارکرد درست دمپنر باید فشار اولیه گاز نیتروژن به درستی تنظیم شود.
محاسبه حجم پالسیشن دمپنر
یکی از مهم‌ترین مراحل انتخاب دمپنر، تعیین حجم مناسب (V) برای جذب نوسانات فشار است. برای این کار، از فرمول زیر استفاده می‌شود:
V = (K × Q × (P₁ + P₂)) / (2 × P₁ × P₂)
که در آن:
- V: حجم موردنیاز دمپنر (لیتر)
- K: ضریب طراحی بین 0.1 تا 0.3
- Q: دبی پمپ (لیتر در دقیقه)
- P₁: فشار اولیه یا فشار شارژ (bar)
- P₂: فشار کاری سیستم (bar)
نکات نصب و استفاده از پالسیشن دمپنر
| دسته | نکته | توضیح علمی و کاربردی |
|---|---|---|
| موقعیت نصب | نصب عمودی ترجیح دارد | برای انواع دیافراگمی و مثانه‌ای، نصب عمودی باعث ته‌نشینی کمتر، تخلیه بهتر و عملکرد پایدارتر می‌شود. |
| موقعیت نصب | نصب افقی فقط در شرایط خاص | مدل‌های پیستونی یا مثانه‌ای را فقط در صورتی افقی نصب کنید که سیال تمیز باشد، چون ساییدگی و ته‌نشینی روی دیواره‌ها عمر قطعه را کم می‌کند. |
| فشار شارژ | تنظیم بین ۶۰٪ تا ۸۰٪ فشار کاری | فشار خیلی کم: عملکرد ضعیف؛ فشار زیاد: اجازه ورود سیال داده نمی‌شود. |
| فشار شارژ | برای مدل‌های حبابی کمتر از ۲۵٪ نباشد | در فشارهای بسیار پایین، عملکرد مثانه مختل شده و احتمال آسیب به ساختار وجود دارد. |
| ایمنی | پیش از تعمیر، دمپنر را تخلیه کنید | گاز فشرده داخل دمپنر می‌تواند در صورت رها شدن ناگهانی آسیب جدی به تجهیزات یا پرسنل وارد کند. |
| کنترل دوره‌ای | بررسی فشار نیتروژن طبق برنامه | در هفته اول روزانه، سپس هفتگی و در ادامه هر ۳ تا ۶ ماه فشار بررسی شود. |
| تعداد واحد | استفاده از چند دمپنر در سیستم‌های بزرگ | نصب چند واحد موازی با منیفولد مشترک، عملکرد پایدارتر و توزیع یکنواخت‌تری فراهم می‌کند. |
| جریان برگشتی | نصب شیر یک‌طرفه بین پمپ و دمپنر | از برگشت سیال به پمپ و تغییر سرعت یا جهت حرکت جلوگیری می‌شود. |
| نسبت فشرده‌سازی | برای مدل مثانه‌ای کمتر از 3:1 نباشد | نسبت پایین باعث تغییر شکل مثانه، گیر کردن یا تخلیه ناقص می‌شود. |
