فلومتر چیست؟ (Flowmeter)
فلومتر یا دبی‌سنج دستگاهی است که برای اندازه‌گیری نرخ جریان سیال در خطوط لوله یا مجاری انتقال استفاده می‌شود. این سیال می‌تواند مایع، گاز یا بخار باشد و بسته به نوع فلومتر، مقدار جریان به‌صورت جرمی (kg/h) یا حجمی (m³/h یا L/min) اندازه‌گیری می‌شود.
فلومتر با شناسایی جریان عبوری و تبدیل آن به سیگنال‌های قابل خواندن توسط اپراتور یا سیستم کنترل (مثل PLC) میزان دبی را نشان می‌دهد.
این ابزار یکی از اجزای حیاتی در سیستم‌های ابزار دقیق به شمار می‌رود و در صنایعی مانند تصفیه آب، پتروشیمی، داروسازی، غذایی، نیروگاهی و تزریق شیمیایی کاربرد گسترده دارد.

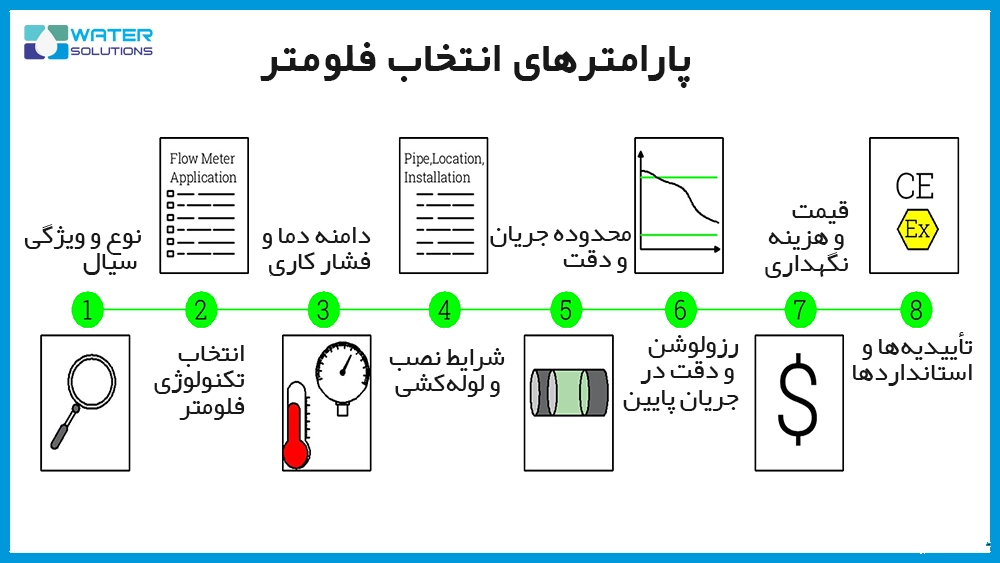

پارامترهای مهم در خرید فلومتر (Flow Meter)
انتخاب و خرید فلومتر مناسب به عوامل متعددی بستگی دارد که هم به ویژگی‌های سیال مرتبط‌اند و هم به شرایط عملیاتی سیستم. یک انتخاب درست، باعث افزایش دقت اندازه‌گیری، کاهش خرابی و بهینه‌سازی هزینه‌های نگهداری خواهد شد. در ادامه مهم‌ترین پارامترها را بررسی می‌کنیم:
1. نوع و ویژگی‌های سیال
یکی از مهم‌ترین عوامل در انتخاب فلومتر، نوع سیالی است که قرار است دبی آن اندازه‌گیری شود. باید به موارد زیر توجه کرد:
ماهیت سیال: مایع، گاز یا بخار
خورندگی و سایش‌پذیری: مواد شیمیایی خورنده یا دارای ذرات معلق
ویسکوزیته (گرانروی): برای سیالات با ویسکوزیته بالا باید فلومتر خاصی انتخاب شود
هدایت الکتریکی: در فلومترهای مغناطیسی اهمیت دارد
دو فازی بودن: وجود گاز یا حباب در مایع ممکن است روی دقت فلومتر اثر بگذارد
2. دامنه دما و فشار کاری
فلومتر باید با شرایط دمایی و فشاری سیستم شما سازگار باشد. برخی فلومترها مانند کوریولیس در دماهای بالا عملکرد دقیقی دارند، اما برخی دیگر مانند حرارتی ممکن است در دماهای بالا خطا بدهند.
نکته: قبل از خرید، حتماً محدوده دما و فشار سیال را با مشخصات فنی فلومتر تطبیق دهید.
3. محدوده جریان (Flow Range)
محدوده دبی (حداقل و حداکثر) سیال عبوری باید با ظرفیت فلومتر هم‌خوانی داشته باشد. استفاده از فلومتری با محدوده خیلی بزرگ برای دبی کم، باعث کاهش دقت می‌شود و برعکس.
4. نوع خروجی و ارتباط‌پذیری
در سیستم‌های دوزینگ یا اتوماسیون، باید فلومتری انتخاب شود که امکان ارسال سیگنال داشته باشد. متداول‌ترین خروجی‌ها:
سیگنال آنالوگ (۴-۲۰ میلی‌آمپر)
پالس (برای شمارنده‌ها)
پروتکل‌های دیجیتال مانند Modbus، HART، Profibus
برخی مدل‌ها اتصال بی‌سیم (بلوتوث یا وای‌فای) هم دارند
5. جنس بدنه و سنسور
باید متناسب با نوع سیال و خورندگی آن، فلومتری با جنس مناسب انتخاب شود. متداول‌ترین متریال‌ها:
PVC، PP، PVDF: مناسب برای اسیدها و مواد شیمیایی خورنده
استنلس استیل: مناسب برای سیالات صنعتی، مواد غذایی و بخار
تفلون یا Hastelloy: برای مواد بسیار خورنده یا خاص
6. نوع نصب و شرایط لوله‌کشی
باید بررسی کنید که فلومتر به‌صورت in-line (داخلی) یا clamp-on (غیر تماسی) نصب می‌شود. همچنین نیاز به فضای بالا و پایین‌دست، قطر لوله، عمودی یا افقی بودن مسیر، و وجود لرزش یا تداخل الکترومغناطیسی را در نظر بگیرید.
7. دقت و رزولوشن
برای کاربردهای حساس مانند تزریق مواد شیمیایی یا دوزینگ دقیق، دقت فلومتر بسیار مهم است. فلومترهایی مانند کوریولیس یا جابجایی مثبت بهترین دقت را در دبی‌های پایین دارند. همیشه به درصد خطای دستگاه توجه کنید (مثلاً ±0.1%).
8. قیمت فلومتر، هزینه نصب و نگهداری
برخی فلومترها (مثلاً کوریولیس) بسیار دقیق ولی گران‌قیمت هستند. درحالی‌که مدل‌هایی مانند روتامتر ارزان ولی ساده و کم‌دقت‌اند. هزینه نگهداری (قطعات یدکی، کالیبراسیون، تعمیر) هم باید در تصمیم‌گیری لحاظ شود.
9. کالیبراسیون و خدمات پس از فروش
بررسی کنید آیا فلومتر قابل کالیبره شدن در محل هست؟ یا باید به آزمایشگاه تخصصی ارسال شود؟ همچنین در دسترس بودن نمایندگی، قطعات و خدمات پس از فروش در ایران مهم است.
10. تأییدیه‌ها و استانداردها
برای کاربردهای حساس مانند داروسازی، صنایع غذایی یا پروژه‌های دولتی، داشتن استانداردهایی مانند:
ISO 9001 / ISO 14001
CE / ATEX / FDA / NEMA / IP68
ضروری است.
انواع فلومتر مورد استفاده در دوزینگ پمپ‌ها
دسته‌بندی فلومترها بر اساس اصول عملکردی آنها انجام می‌شود. در این تقسیم‌بندی، هر فلومتر بسته به شیوه‌ای که جریان سیال را اندازه‌گیری می‌کند، در یک گروه مشخص قرار می‌گیرد. این اصول شامل روش‌هایی مانند اندازه‌گیری حجمی مستقیم (جابجایی مثبت)، اندازه‌گیری جرم واقعی (فلومترهای جرمی)، استفاده از قطعات مکانیکی متحرک و نیز فناوری‌های الکترونیکی و فیزیکی پیشرفته است.
فلومترهای جابجایی مثبت (Positive Displacement Flow Meters)
این نوع فلومترها با به دام انداختن و جابجا کردن حجم مشخصی از سیال در هر چرخه، جریان را اندازه‌گیری می‌کنند. این فلومترها برای اندازه‌گیری دبی‌های بسیار پایین و سیالات با ویسکوزیته بالا بسیار مناسب هستند.

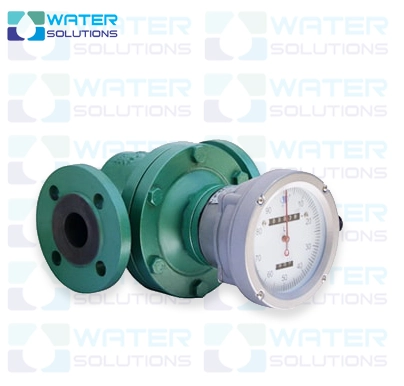

فلومتر دنده بیضی (Oval Gear Flow Meter): از دو چرخ‌دنده بیضی شکل استفاده می‌کند که با عبور سیال می‌چرخند. هر چرخش یک حجم ثابت از سیال را جابجا می‌کند.

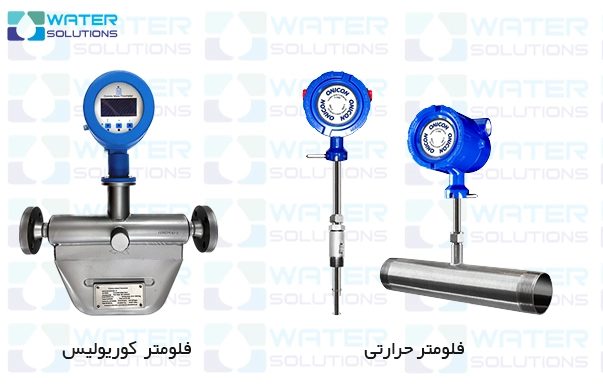

۲. فلومترهای جرمی (Mass Flow Meters)
این فلومترها به طور مستقیم جرم سیال عبوری را اندازه‌گیری می‌کنند که برای کاربردهای دوزینگ که نیاز به دقت بسیار بالا دارند، ایده‌آل است.
فلومتر کوریولیس (Coriolis Flow Meter): این فلومتر از ارتعاش لوله‌هایی که سیال از آنها عبور می‌کند، استفاده می‌کند. با اندازه‌گیری تغییر فاز این ارتعاشات، جرم سیال را به دست می‌آورد.
فلومتر حرارتی (Thermal Mass Flow Meter): با استفاده از یک عنصر حرارتی و اندازه‌گیری میزان انرژی لازم برای ثابت نگه داشتن دمای آن، جریان جرمی را محاسبه می‌کند.

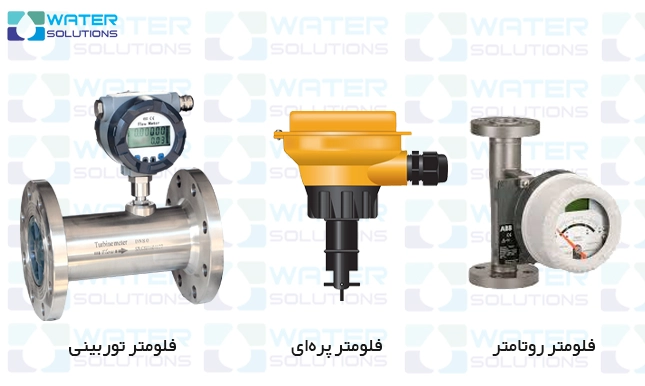

۳. فلومترهای مکانیکی (Mechanical Flow Meters)
این نوع فلومترها با استفاده از یک قطعه مکانیکی متحرک که با جریان سیال به حرکت در می‌آید، دبی را اندازه‌گیری می‌کنند.
- فلومترهای توربینی (Turbine Flow Meters): با چرخش پره‌ها در مسیر جریان، دبی را اندازه‌گیری می‌کنند. برای دبی‌های بالاتر و سیالات تمیز مناسب هستند.
- فلومترهای سطح متغیر یا روتامتر (Variable Area / Rotameters): با حرکت یک شناور در یک لوله مخروطی، دبی را نشان می‌دهند. معمولاً برای نمایش چشمی جریان و نه برای کنترل خودکار به کار می‌روند.
- فلومتر چرخ‌پره‌ای (Paddlewheel Flow Meter): یک چرخ کوچک با پره‌هایی در مسیر جریان قرار می‌گیرد و با عبور سیال می‌چرخد. تعداد پالس‌های تولید شده در هر چرخش، دبی را نشان می‌دهد.

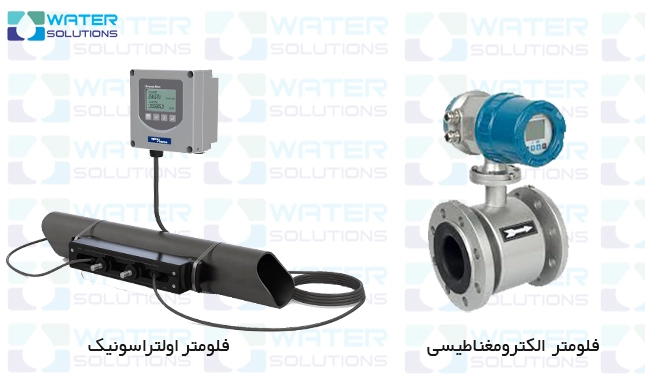

۴. فلومترهای الکترونیکی (Electronic Flow Meters)
این فلومترها از اصول الکترونیکی برای اندازه‌گیری دبی استفاده می‌کنند و اغلب در سیستم‌های خودکار دوزینگ پمپ به کار می‌روند.
فلومتر الکترومغناطیسی (Magnetic Flow Meter): بر اساس قانون فارادی، با عبور سیال رسانا از یک میدان مغناطیسی، ولتاژی در الکترودها القاء می‌شود که متناسب با دبی است.
فلومتر اولتراسونیک (Ultrasonic Flow Meter): با ارسال امواج صوتی در جهت و خلاف جهت جریان، اختلاف زمان رسیدن امواج را اندازه‌گیری کرده و دبی را محاسبه می‌کند.
در نهایت، انتخاب فلومتر مناسب به نیازها و مشخصات دقیق کاربرد شما بستگی دارد. برای دوزینگ پمپ‌هایی که نیاز به دقت بسیار بالا دارند، فلومترهای کوریولیس بهترین گزینه هستند، اما فلومترهای جابجایی مثبت و الکترومغناطیسی نیز برای بسیاری از کاربردها انتخاب‌های عالی و مقرون‌به‌صرفه‌ای محسوب می‌شوند.
