پمپ دیافراگمی

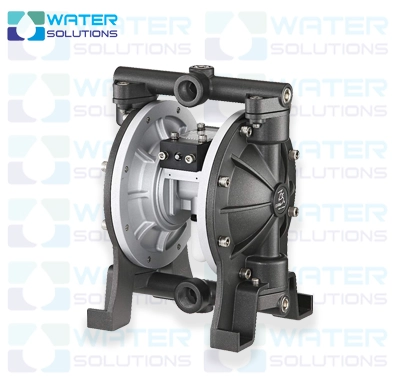

پمپ دیافراگمی چیست؟
پمپ دیافراگمی از انواع پمپ های جابجایی مثبت است و در صنایع مختلف شیمیایی، غذایی، نفت و گاز کاربرد دارد. این پمپ از یک یا دو دیافراگم انعطاف پذیر تشکیل شده که حرکت رفت و برگشتی آن‌ها باعث ایجاد فشار و مکش در محفظه پمپ میشود. پمپ های دیافراگمی فاقد آب بند مکانیکی هستند به همین دلیل خطر نشتی بسیار کم است و برای انتقال مواد سمی، خورنده و قابل اشتعال گزینه مطمئنی هستند.
این پمپ ها نیاز به هوا گیری ندارند و نیروی لازم بای حرکت دیافراگم آن به‌وسیله الکتروموتور یا هوای فشرده در مدل‌های پنوماتیک تأمین میشود. نگهداری آسان و بازده مناسب، این مدل را به یکی از پرکاربردترین تجهیزات برای انتقال سیالات مختلف از جمله مواد شیمیایی خورنده، مایعات غلیظ، سیالات حاوی ذرات جامد و حتی مواد قابل اشتعال تبدیل کرده است.

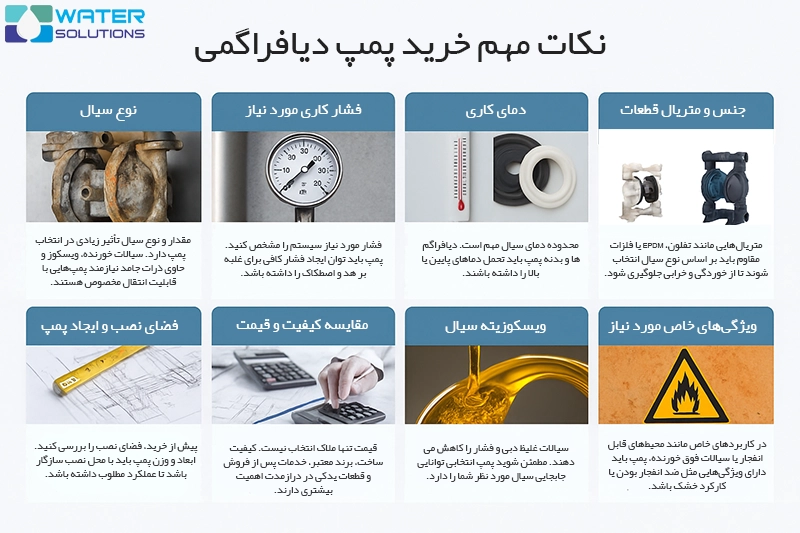

نکات مهم خرید و انتخاب پمپ دیافراگمی
انتخاب پمپ دیافراگمی مناسب، به ویژه با توجه به تنوع مدل‌ها و کاربردها، نیازمند توجه دقیق به چند فاکتور کلیدی است. در ادامه مهم‌ترین نکاتی که هنگام خرید باید در نظر داشته باشید، توضیح داده شده است:
- ظرفیت (دبی) و نوع سیال: میزان حجمی که باید در واحد زمان جابجا شود و ویژگی‌های سیال مثل خورندگی، ویسکوزیته (غلظت)، و وجود ذرات جامد، از عوامل تعیین‌کننده در انتخاب پمپ هستند. پمپ باید بتواند سیال مورد نظر را بدون آسیب دیدن جابجا کند.
- فشار کاری مورد نیاز: فشار یا هد لازم برای انتقال سیال را مشخص کنید. توانایی پمپ در تامین فشار مورد نیاز را در نظر بگیرید تا پمپ بتواند به طور پایدار کار کند.
- دمای کاری: محدوده دمایی که پمپ در آن فعالیت می‌کند اهمیت زیادی دارد. برخی مواد پمپ و دیافراگم‌ها تحمل دماهای بالا یا پایین را ندارند و باید متناسب با دمای سیال انتخاب شوند.
- جنس و متریال قطعات در تماس با سیال: انتخاب مواد مقاوم و سازگار با نوع سیال، مثل تفلون، لاستیک، یا فلزات خاص، طول عمر پمپ را افزایش می‌دهد و از خوردگی و خرابی جلوگیری می‌کند.
- فضای نصب و ابعاد پمپ: قبل از خرید، ابعاد و فضای موجود برای نصب پمپ را اندازه‌گیری کنید تا بتوانید مدل مناسب با ابعاد و وزن متناسب انتخاب کنید.
- مقایسه کیفیت و قیمت: به جای صرفاً توجه به قیمت، کیفیت ساخت، برند، خدمات پس از فروش و دسترسی به قطعات یدکی را هم در نظر بگیرید تا هزینه‌های تعمیرات و نگهداری در آینده کاهش یابد.
- ویسکوزیته سیال: هرچه سیال غلیظ‌تر و ویسکوزیته بالاتری داشته باشد، دبی و فشار نیز افت پیدا میکنند. پس اطمینان حاصل کنید که پمپ انتخابی توانایی پمپاژ سیال با ویسکوزیته مورد نظر شما را دارد.
- نوع پمپ و منبع انرژی: پمپهای دیافراگمی در انواع بادی (پنوماتیک)، الکتریکی و دستی موجود هستند. بسته به منبع انرژی در دسترس و شرایط محیطی، بهترین نوع را انتخاب کنید.
- ویژگی‌های خاص مورد نیاز: بعضی کاربردها نیازمند مقاومت در برابر انفجار، ضد خوردگی شدید، یا کارکرد در شرایط خشک هستند که باید در انتخاب پمپ لحاظ شود.
با رعایت این نکات می‌توانید پمپی انتخاب کنید که کارایی بالا، دوام طولانی و عملکرد ایمنی داشته باشد و به بهترین شکل نیازهای شما را برآورده کند. همچنین مشورت با کارشناسان فنی و مطالعه کاتالوگ‌های تخصصی برندها به تصمیم‌گیری بهتر کمک می‌کند.

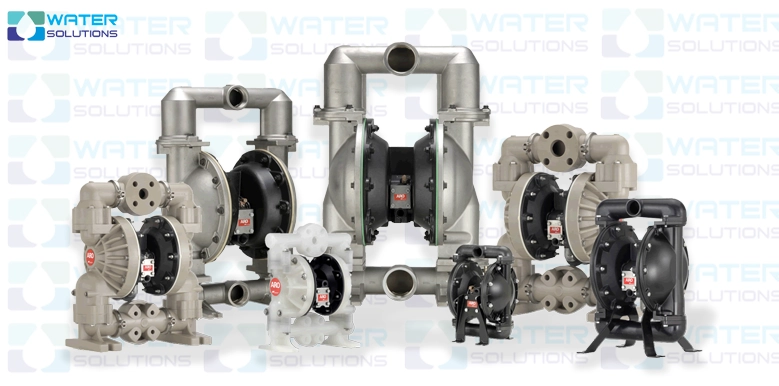

جنس پمپ دیافراگمی
جنس بدنه پمپ دیافراگمی تاثیر زیادی روی مقاومت آن در برابر فشار، دما و نوع سیال دارد. معمولاً از چند جنس مختلف استفاده میشود:
جنس بدنه:
- پلاستیکی (PP، PVDF): مقاوم در برابر اسید و خوردگی، مناسب سیالات خورنده.
- آلومینیوم: سبک و مناسب کاربردهای عمومی با فشار و دمای معمولی.
- استیل ضدزنگ (SS316): مقاوم در برابر خوردگی، دما و فشار بالا، مناسب صنایع غذایی و شیمیایی.
- چدن داکتیل: مقاوم در برابر فشار و ساییدگی، مناسب سیالات ساینده و لجن.
انتخاب جنس بدنه باید متناسب با نوع سیال و شرایط کاری باشد تا عمر پمپ افزایش یابد.
جنس دیافراگم:

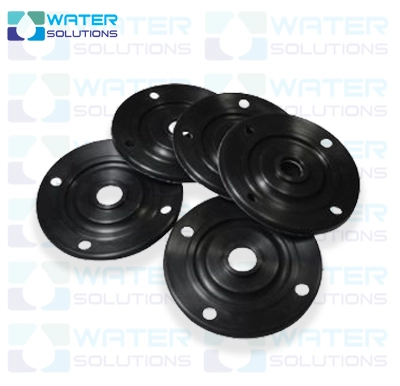

دیافراگمهای لاستیکی
این دیافراگم‌ها از لاستیک‌های مختلف با خواص ویژه ساخته میشوند. مثلاً:
- NBR (نیتریل): مناسب برای پمپاژ مایعات نفتی و روغنی مثل بنزین و روغن‌های هیدرولیکی.
- EPDM: مقاوم در برابر اسیدها، مواد قلیایی و دمای پایین.
- Neoprene (نئوپرن): ارزان و مناسب برای سیالات آبی و اسلاری.
- Viton (وایتون): مقاوم در دمای بالا و برای مایعات خورنده مناسب است.

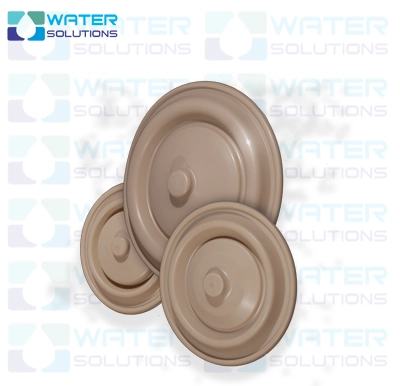

دیافراگم های ترموپلاستیکی
از پلیمرهای ترموپلاستیکی ساخته شده‌اند و طول عمر و انعطاف‌پذیری بالایی دارند. مانند:
- پلی‌یورتان: کاربرد عمومی و مقاوم در برابر سایش.
- Hytrel (هایترل): مناسب برای شرایط سایشی و سخت.
- Santoprene (سانتوپرن): مقاوم در برابر سایش، تنش و مواد اسیدی و قلیایی.

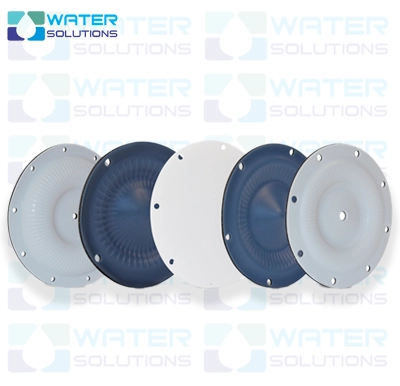

دیافراگمهای PTFE (تفلون):
این نوع دیافراگم‌ها مقاومت بسیار بالایی در برابر دماهای بالا و مواد شیمیایی خورنده دارند و برای پمپاژ اسیدها و حلال‌های قوی استفاده میشوند.
انواع پمپ دیافراگمی

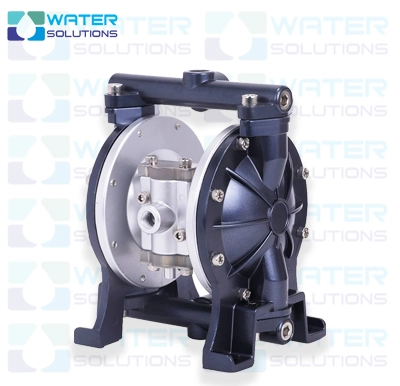

پمپ دیافراگمی بادی (پنوماتیک)
این مدل یکی از پرکاربردترین انواع پمپ دیافراگمی است که نیروی لازم برای حرکت دیافراگم را از هوای فشرده تأمین می‌کند. این هوا باعث حرکت رفت و برگشتی دیافراگم در داخل پمپ میشود. با هر رفت و برگشت، فشار داخل محفظه تغییر می‌کند و مایع از ورودی مکش و از خروجی تخلیه میشود. این مدل چون از الکتروموتور استفاده نمی‌کند، برای سیالات قابل اشتعال و محیط‌های مستعد انفجار انتخاب ایمنی است. به دلیل عدم استفاده از الکتروموتور، پمپهای دیافراگمی بادی گزینه‌ای ایمن برای محیط‌های مستعد انفجار و انتقال سیالات قابل اشتعال محسوب میشوند.

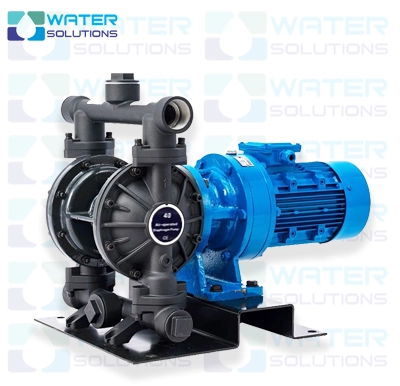

پمپ دیافراگمی برقی
در پمپ دیافراگمی برقی، حرکت رفت و برگشتی دیافراگم از طریق یک الکتروموتور تأمین میشود. چرخش موتور، یک مکانیزم مکانیکی مثل میل‌لنگ یا بادامک را به حرکت درمی‌آورد و این حرکت باعث عقب و جلو رفتن دیافراگم میشود. نتیجه کار همان تغییر فشار و مکش و تخلیه مایع است. این مدل برای شرایطی که دسترسی به هوای فشرده وجود ندارد، انتخاب مناسبی است. پمپهای دیافراگمی برقی معمولاً صدای کمتری نسبت به مدل‌های بادی دارند.

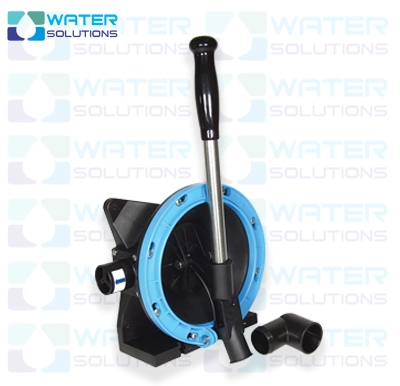

پمپ دیافراگمی دستی
این نوع بیشتر در ظرفیت‌های کوچک و برای کاربری‌های خاص استفاده میشود؛ جایی که نیاز به انتقال محدود سیالات وجود دارد یا برق و هوای فشرده در دسترس نیست. ساختار ساده، قیمت پایین و راه‌اندازی سریع از ویژگی‌های اصلی این مدل است، هرچند دبی و فشار کاری آن نسبت به مدل‌های بادی و برقی بسیار کمتر است و برای کاربری‌های صنعتی بزرگ توصیه نمی‌شود. انواع پمپ دیافراگمی دستی شامل مدل اهرمی، که با حرکت اهرم دیافراگم را به حرکت درمی‌آورد، و مدل پیستونی است که حرکت رفت و برگشتی دیافراگم توسط پیستون انجام میشود.
دسته‌بندی بر اساس جنس بدنه
- پلاستیکی (مثل پلیپروپیلن، کاینار):
مقاوم در برابر خوردگی شیمیایی، مناسب برای سیالات خورنده و اسیدی - فلزی (آلومینیوم، استیل ضدزنگ):
مقاومت بالا در برابر فشار، دما، و مواد ساینده - سیلیکونی، تفلونی (PTFE):
مقاومت بالا به حرارت و مواد شیمیایی، کاربرد در صنایع غذایی و دارویی - ضد انفجار:
طراحی ویژه برای محیط‌های انفجاری، معمولاً در نفت و گاز

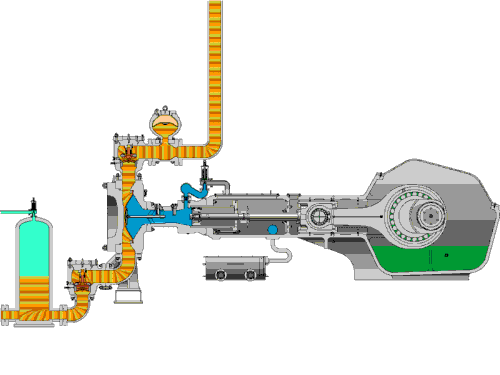

عملکرد پمپ دیافراگمی
پمپ دیافراگمی یک نوع پمپ جابجایی مثبت است که با حرکت رفت و برگشتی دیافراگم انعطاف‌پذیر خود، مایع را پمپاژ می‌کند. فرایند پمپاژ شامل دو مرحله اصلی است: در مرحله اول با عقب رفتن دیافراگم، فشار داخل محفظه کاهش یافته وحجم محفظه زیاد میشود. سیال از طریق شیر یک‌طرفه ورودی به داخل پمپ مکیده میشود. در مرحله دوم، با حرکت رو به جلوی دیافراگم، حجم محفظه کاهش یافته و فشار افزایش پیدا می‌کند؛ این فشار باعث میشود مایع از شیر یک‌طرفه خروجی به سمت بیرون هدایت شود. این چرخه پیوسته باعث جریان مداوم سیال در سیستم میشود.
در مدل‌های رایج پمپ دیافراگمی بادی، از طراحی «دو دیافراگم متصل به میله» (دو کاناله یا Double Diaphragm) استفاده میشود. در این طراحی، دو دیافراگم به وسیله یک میله به هم وصل هستند و به صورت همزمان ولی در جهت مخالف حرکت میکنند؛ این باعث میشود جریان یکنواخت‌تر و فشار خروجی پایدارتر باشد.
این مکانیزم معمولاً در پمپهای بادی دیافراگمی به کار می‌رود که نیروی لازم برای حرکت رفت‌وبرگشت دیافراگم‌ها از طریق شیر توزیع هوا و هوای فشرده تأمین میشود.در پمپهای بادی دیافراگمی هم با استفاده از شیر توزیع هوا، فشار هوای فشرده پشت دیافراگم تغییر می‌کند و این تغییر باعث رفت و برگشت دیافراگم و در نهایت انتقال سیال میشود. به دلیل استفاده از شیرهای یک‌طرفه (توپی، زبانه‌ای یا سوپاپی)، سیال تنها در یک مسیر جریان می‌یابد و بازگشت به عقب غیرممکن میشود.
کاربرد پمپ دیافراگمی چیست؟
- صنایع شیمیایی
انتقال اسیدها، بازها و مواد خورنده - صنایع نفت، گاز و پتروشیمی
جابه‌جایی سیالات شیمیایی و مواد نفتی - صنعت رنگ و چاپ
جابه‌جایی انواع رنگ و حلالها. - صنعت فاضلاب و تصفیه خانه
انتقال لجن و فاضلاب، استفاده در فیلتر پرس. - صنایع آرایشی و بهداشتی
انتقال اسانس‌ها، مواد اولیه، انواع ژل و کرم. - صنایع پزشکی و دارویی
انتقال مواد دارویی حساس بدون آسیب به ساختار شیمیایی آن‌ها. - صنایع غذایی
پمپاژ مواد با ویسکوزیته بالا مانند شکلات، شیر و خامه. - صنایع معدن و راه‌سازی
انتقال دوغاب حفاری، گل حفاری و سیالات حاوی ذرات ساینده
مزایا و معایب پمپهای دیافراگمی
| مزایای پمپ دیافراگمی | معایب پمپ دیافراگمی |
|---|---|
| طراحی بدون نشتی به دلیل نداشتن مکانیکال سیل | جریان خروجی ناپایدار و همراه با پالس (نیاز به دمپر برای یکنواختی) |
| خودمکش بودن (توانایی مکش از عمق ۶–۸ متر) | سطح صدای نسبتاً بالا در مدل‌های بادی (قابل کاهش با صداخفه‌کن) |
| قابلیت کارکرد خشک بدون آسیب به قطعات | امکان یخ‌زدگی در سیستم هوای ورودی (در مدل‌های بادی) |
| پمپاژ طیف گسترده‌ای از سیالات (خورنده، ساینده، ویسکوز، حاوی ذرات جامد) | لرزش و ارتعاش در حین کار که ممکن است نیاز به لرزه‌گیر داشته باشد |
| مقاومت شیمیایی و مکانیکی بالا با انتخاب متریال مناسب (PTFE، EPDM، استیل و…) | در صورت پارگی دیافراگم نیاز به تعویض سریع برای جلوگیری از نشتی |
| توانایی کار در محیط‌های قابل اشتعال و انفجاری (مدل پنوماتیکی بدون موتور برقی) | بازده پایین‌تر نسبت به بعضی انواع پمپهای سانتریفیوژ |
| عدم نیاز به روانکاری داخلی | در مدل‌های بادی نیاز به کیفیت هوای فشرده مناسب (فیلتر، خشک‌کن) |
| تعمیر و نگهداری ساده و هزینه پایین | محدودیت فشار و دبی نسبت به پمپهای قوی‌تر صنعتی |
| پرتابل بودن و نصب آسان در موقعیت‌های مختلف | نیاز به تأمین مداوم هوای فشرده در مدل‌های بادی |

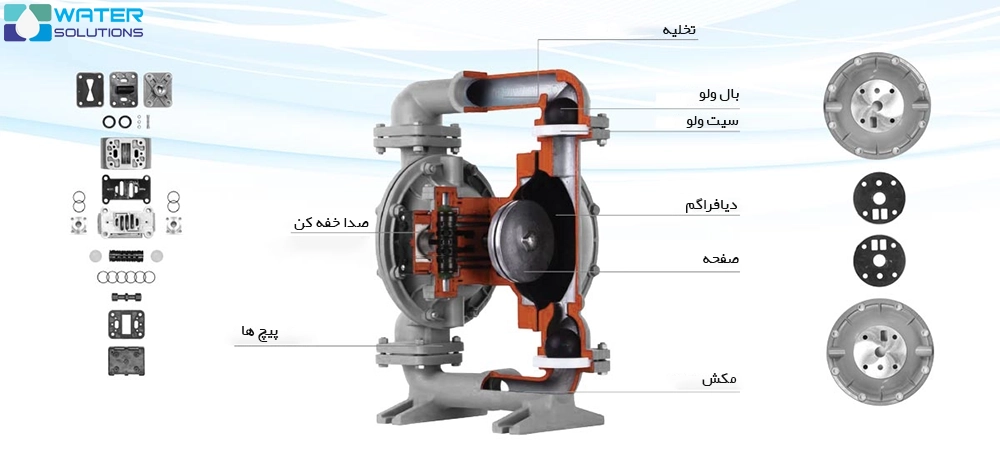

اجزای پمپ دیافراگمی
نکات تعمیر و نگهداری پمپ دیافراگمی
| نکته | توضیح |
|---|---|
| بازرسی منظم | همه‌ی اتصالات، دیافراگم، شیرهای یک‌طرفه و شیلنگ‌ها را دوره‌ای بررسی کرده و در صورت نیاز سفت کنید. |
| توجه به دیافراگم | به دلیل تماس مستقیم با سیال، دیافراگم سریع‌تر فرسوده میشود؛ مرتب بررسی و در صورت خرابی تعویض گردد. |
| تنظیم دبی و فشار | تنظیم نامناسب دبی و فشار میتواند باعث استهلاک سریع پمپ شود؛ مقدارها را متناسب با نیاز تنظیم کنید. |
| شستشوی دوره‌ای | پس از هر بار استفاده، پمپ را کامل شستشو دهید تا سیال باقیمانده باعث رسوب یا خوردگی نشود. |
| کنترل فشار ورودی | در مدل‌های بادی، فشار بیش‌ازحد ورودی موجب فرسایش قطعات داخلی میشود. |
| بررسی مسیرها | مسیرهای ورودی و خروجی را از نظر گرفتگی یا انسداد بررسی کنید تا فشار اضافی به دیافراگم وارد نشود. |
| پرهیز از کارکرد خشک | کارکرد خشک در زمان طولانی باعث آسیب به قطعات داخلی پمپ میشود؛ در صورت نیاز فقط مدت‌کوتاه مجاز است. |
| کنترل صدا و لرزش | صدای غیرمعمول یا لرزش شدید میتواند نشانه خرابی داخلی یا شل‌شدن اتصالات باشد؛ سریع بررسی شود. |
برندهای معروف پمپ دیافراگمی
در بازار جهانی، برندهای مختلفی پمپهای دیافراگمی تولید میکنند که هرکدام ویژگی‌ها و کیفیت متفاوتی دارند. برخی از برندهای شناخته‌شده عبارتند از:
- Wilden (وایلدن)
- ARO (آرو)
- Graco (گراکو)
- Yamada (یامادا)
- Tapflo (تپ‌فلو)
- Argal (آرگال)
- Debem (دبم)
- Depa (دپا)
انتخاب برند مناسب به نیاز، نوع سیال، فشار کاری و شرایط محیطی بستگی دارد. توصیه میشود قبل از انتخاب، مشخصات فنی هر برند را بررسی کنید و با کارشناس مشورت داشته باشید.
سوالات متداول
چطور می‌توانم مشکل کاهش دبی خروجی پمپ دیافراگمی را برطرف کنم؟
برای رفع کاهش دبی باید مواردی مانند پارگی یا فرسودگی دیافراگم، گرفتگی سوپاپ‌ها، افت فشار هوا (در پمپهای بادی)، ساییدگی قطعات داخلی و وجود هوای اضافی در مسیر مکش را بررسی کنید.
آیا پمپ دیافراگمی برای انتقال مواد خورنده مانند اسید نیتریک قابل استفاده است؟
بله، پمپهای دیافراگمی ساخته شده از پلیپروپیلن یا PVDF مقاومت بالایی در برابر اسید نیتریک و دیگر مواد خورنده دارند.
دامنه دمای کاری پمپ دیافراگمی چقدر است؟
این دامنه بستگی به جنس دیافراگم دارد:
نئوپرن: ۰ تا ۹۰ درجه سانتیگراد
EPDM: تا ۱۳۵ درجه سانتیگراد
PTFE: تا ۱۷۷ درجه سانتیگراد
آیا پمپ دیافراگمی برای استفاده در صنایع غذایی مناسب است؟
بله، در صورت استفاده از دیافراگمهای دارای تاییدیه FDA مانند Santoprene یا PTFE با گرید غذایی و بدنه استیل ضد زنگ، این پمپها برای صنایع غذایی، دارویی و نوشیدنی کاربردی هستند.
آیا پمپ دیافراگمی میتواند بدون آب یا مایع اولیه کار کند؟
بله، این نوع پمپها قابلیت کارکرد خشک دارند ولی بهتر است این حالت طولانیمدت نباشد تا از آسیب احتمالی جلوگیری شود.
چه موقع باید دیافراگم پمپ تعویض شود؟
در صورت بروز کاهش دبی، نشت مایع، صدای غیرعادی یا افت فشار خروجی، زمان تعویض دیافراگم فرا رسیده است. دوره تعویض به نوع سیال و میزان استفاده بستگی دارد.
کدام نوع دیافراگم برای پمپاژ مواد خورنده مناسبتر است؟
دیافراگمهای PTFE یا تفلون بیشترین مقاومت شیمیایی را در برابر اسیدها، بازها و حلالها دارند، هرچند نسبت به سایر انواع گرانتر و شکنندهتر هستند.
فرق پمپ دیافراگمی بادی با برقی چیست؟
پمپهای بادی با هوای فشرده کار میکنند و برای محیطهایی که برق در دسترس نیست یا خطر انفجار وجود دارد مناسباند، در حالی که پمپهای برقی انرژی کمتری مصرف کرده و برای کاربردهای معمولی استفاده میشوند.
آیا پمپ دیافراگمی قادر به انتقال مایعات حاوی ذرات جامد است؟
بله، یکی از مزایای مهم این پمپها توانایی عبور ذرات جامد تا اندازه مشخصی (معمولاً تا ¼ یا ¾ اینچ) بدون آسیب یا مسدود شدن مسیر است.
